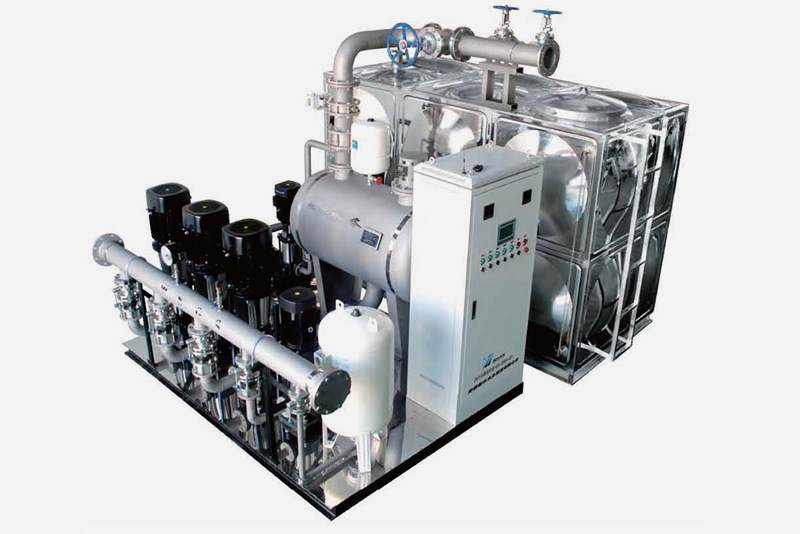

箱式无负压供水设备

产品概述

箱式无负压二次供水设备前后历经了四代。第一代产品主要是用水箱水和市政水之间进行切换。当市政水压低时，切换到水箱供水，其缺点如下：1.设备正常运行时水泵是直接从管网中抽水；2.当切换至水箱供水时，由于无负压切换阀的阻力作用，水泵的噪音特别大，影响设备运行的寿命、稳定性和可靠性。第二代产品是以CJ/7302-2008为标准的箱式无负压产品，其在泵与市政管网之间增加了稳流缓冲罐；水箱为密闭的，其不是作为市政供水的替代，而是在增压装置的作用下进行市政用水的负压抑制及补充，其作用更完善、功能更成熟、节能效果也更好。第三代产品是在第二代产品的基础上研制而成的。其在满足所有功能的情况下，设备的每一运行环节被作为互联网终端的一个点，溶入了远程监控、远程维修和远程人机对话的互联互通技术，用户可以通过电脑查看设备的运行信息。而第四代产品SW/WX IV在第三代的基础上侧重于产品使用寿命及智能化升级，在设备内壁喷涂防腐层，使得设备使用寿命数倍的增加；同时设备被作为一个像手机、电脑等终端设备一样的一个点被接入互联网，用户可以通过手机扫描二维码的方式获取设备运行状态。

作为二次供水设备的供应、管理、维修、使用及保养人员来说，我们随时需要知道设备处于什么样的运行状态；哪台泵在工作、运行频率；瞬间用水量、累积用水量；瞬间用电量、累积用电量；市政给水压力，设备供水压力；补水水箱液位；设备有无故障、曾经发生过什么故障、故障有无解决；如发生故障，能不能进行远程操控维修，几分钟内解决问题，以最大限度减少对用户用水的影响等等，诸多问题。另外我们还需要设备随时或定时的用短信或语音的方式向我们汇报所有的工况信息。SW/WX IV箱式无负压供水设备安全、稳定、可靠的解决了上述问题。

该产品在2014年6月份通过安徽省质量监督局产品质量检测认证中心检验检测通过 ，2 0 1 4年7月份获得安徽卫生厅卫生许可批件，为符合食品卫生要求产品。先进的互联互通技术，引领最新的二次供水设备新潮流

技术参数

流量范围：^10000m3/h
压力范围：4-400m
水箱容积：1〜2000m3
单台水泵功率：＜ 315kw
压力调节温度：WO. Olmpa
环境温度：0〜+40C
相对湿度：90%以上，室外型，95%以下无凝露
电源：380V （ 1 ±5%） , 50Hz±5%
补偿能力：0〜2000m3
防护等级:IP40,特殊要求IP44〜IP55
海拔高度：不超过2000m
设备安装地点：无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽及其他介质

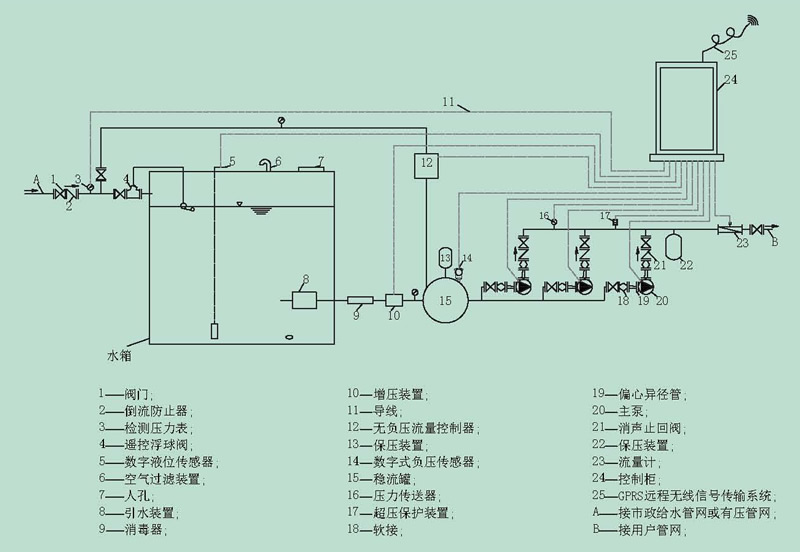

系统结构原理图

基本功能

无负压功能

当供水管网供水量小于用户用水量，供水管网压力下降趋向最低服务压力时，流量控制器开始工作，将管网压力始终维持在最低服务压力之上，对供水管网不产生负压。

增压功能

当供水管网压力下降趋向最低服务压力时，增压装置应按设备额定供水流量将密闭水箱中的水增压到与供水管网相同压力。

定时循环功能

为避免密闭水箱的水长时间不使用，设备应具有定时自动从密闭水箱取水的功能。

防死水层功能

设备应具有防止水箱产生死水、滞留层的功能。

设备叠压供水能力

设备运行时按系统要求利用市政管网原有压力叠加增压，差多少补多少。

无水自动停机、有水自动开机功能

设备在水源无水或虽然有水但供水条件低于系统要求时，能自动停机保护，并具有报警功能；水源水压恢复后应能自动启动，即设备具有无水自动停机和有水并满足设定条件时自动开机功能。

小流量停泵保压功能

设备在用水低峰或具有小流量停泵休眠保压功能。

压力控制误差

设备具有自动恒压供水功能。恒压供水时，压力控制误差不超过±0.01 MPa。

水泵自动切换功能

设备配置两台及以上的水泵时，水泵按定时和先启后停 的 原 则 自 动 切 换 运 行 。 当 配 置 小 流 量 泵 时 ， 设备运行自动在主泵与小流量泵之间进行切换。

设备启、停控制功能

设备具备手动、自动、远程操作远程参数设定和远程维修功能。

备用泵自动投入运行功能

设备的工作泵出现故障时，备用泵自动投入运行，各泵互为备用。

远程监测、监控监视功能

设备能实现远程监测、监控功能，设有远程监视功能的设备能在监控中心实现监视控制功能。

自动保护功能

设备具有电源过压、欠压、缺相、短路、过流等故障报警及自动保护功能，对可恢复的故障能自动手动或远程消除，恢复正常运行。

超压保护功能

设备设有超压保护功能，当设备在运行过程中出现超压时自动停止运行并报警，超压消除后自动恢复正常运行。

优势功能

1、稳流补偿器和补水水箱全部为密闭结构，并能实现流量调节与稳流补偿功能。
2、更加省电，通过提高整体机组效率，降低设备各个部件的水力水头损失，提高补偿保压能力，比同类设备节能10%以上。
3、设备表面采用特殊抛丸喷砂工艺，设备的抗腐蚀 能 力 提 高 5 倍 以 上 。 同 时 设 备 本 身 也 像 工 艺品一样美观。
4、设 备 内 壁及底座喷涂一层混合材料，经过特殊处理后，形成一层防腐层，该防腐层完全隔绝水与设备的接触，且具有耐酸、耐碱、耐腐蚀的特点，使得设备使用寿命数倍的增加。
5、采用芬兰进口的现代化全自动焊接设备，单面焊接双面成型工艺，确保设备寿命提高数倍，设 备 的 腐蚀均最先发生在焊缝，一般的手工焊接 ， 单 面 成 型 后 ， 另 一 面 凹凸不平，容易形成原电池腐蚀，而机器焊后，焊接面成型，另一方面亦非常饱满。从而提高抗腐蚀能力。
6、采用国内最先进的互联互通及远程监控技术，随时随地可以通过任一部能上网的手机或任一台联上互联网的电脑监控设备的运行状态或进行远程调整维修，具体说明如下：
6.1、我公司设有国内最先进的二次供水设备远程监控中心，自行开发了基于G P R S及互联网的大型监 控 平 台。所有设备实时的将各种工况信息通过远程G P R S无线通信平台发至专用服务器，各 种终端均可通过网络访问服务器读取数据，如：瞬间的耗电量、耗水量、累积的耗电量、耗水量。哪台泵在动作、运转频率、市政进水压力、设备出水压力、设定压力、液位数据；设备整体 运行是否正常；什么时候发生过故障；故障原因、 历史数据、现场实行数据或图片等等。
6.2、设 备 每 天 或定时将各种数据发送至手机，也可以语音汇报，也可随时用手机指定设备随时汇报工况。
6.3、设备如发生故障，设备会自动将故障信息发送至 最 多 8 个 人 的 手 机 ， 然 后 设 备 会 逐 个 给 人 打电话，语音报警，告知相关人员具体的故障信息。我司工程师可以用手机或电脑进行远程操作维修 ， 对 设 备进行重新复位再启动，或者先将相关的故障点屏蔽起来，再启动进行供水，这仅仅需要几分钟的时间。也就是说，在用户还没有感觉到缺水或供水不足时，设备已经重新把水供上，最大限度的减少对用户用水的影响，而其他一般的厂家完成这一过程则至少需要几小时、十几小时，甚至一两天时间才行。
7、皖水科技W S J K V 4 . 0专用监控程序有多种平台的软件版本，任意下载。如基于互联网的Wed版、ios版、安卓版。
