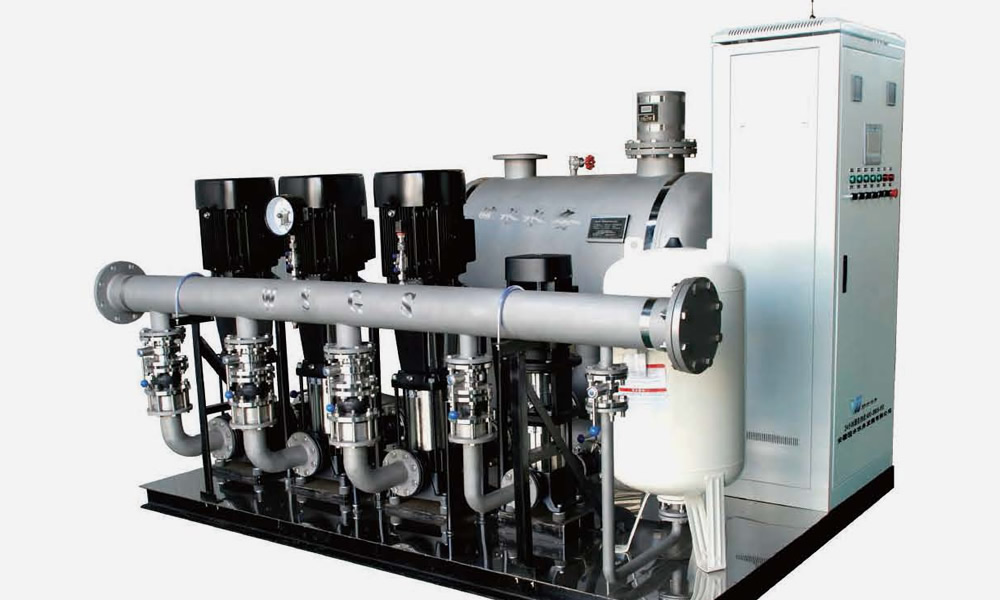

罐式无负压供水设备

产品概述

SW/GDY IV型罐式管网叠压（无负压）供水设 备是在原第III代基础上研制而成。第一代设备侧重于基本功能既对市政管网不产生任何负压影响。第二代侧重于节能，通过各个环节、各种方式降低吨水耗电  量。随着技术水平的不断发展，第三代产品则侧重于远程监控、远程维修和远程人机对话，用户可以通过电脑查看设备的运行信息。第四代产品侧重于产品使用寿命及智能化升级，在设备内壁喷涂防腐层，使得设备使用寿命数倍的增加；同时设备被作为一个像手机、电脑等终端设备一样的一个点被接入互联网，用户可以通过手机扫描二维码的方式获取设备运行状态。 互联互通技术经过几年的应用与发展正逐步走向成熟，二次供水设备因关系着民生，其供水安全性、稳定性、可靠性受到越来越多的关注。

作为二次供水设备的供应、管理、维修、使用及保养人员来说，我们随时需要知道设备处于什么样的运行状态？哪台泵在工作、运行频率？瞬间用水量、累积用水量？瞬间用电量、累积用电量？市政给水压力、设备供水压力？设备有无故障、曾经发生过什么故障、故障有无解决？  如发生故障，能不能进行远程操控维修，几分钟内解  决问题，以最大限度减少对用户用水的影响等等，诸多问题。另外我们还需要设备随时或定时的用短信或  语音的方式向我们汇报所有的工况信息。 该产品在2014年6月份通过安徽省质量监督局产品质量检测认证中心检验检测通过，2014年7月份获得安徽卫生监督局卫生许可批件，为符合食品卫生要求产品。 最先进的互联网互通技术，引领最新的二次供水设备新潮流。

技术参数

流量范围：^10000m3/h
压力范围:4-400m
单台水泵功率：W315kw
压力调节精度：WO. Olmpa
环境温度：0〜+40℃
相对湿度：90%以上，室外型，95%以下无凝露
电源：380V （1±5%） , 50HZ±5%
防护等级：IP40,特殊要求IP44〜IP55
海拔高度：不超过2500m
设备安装地点：无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘  的气体或蒸汽及其他介质

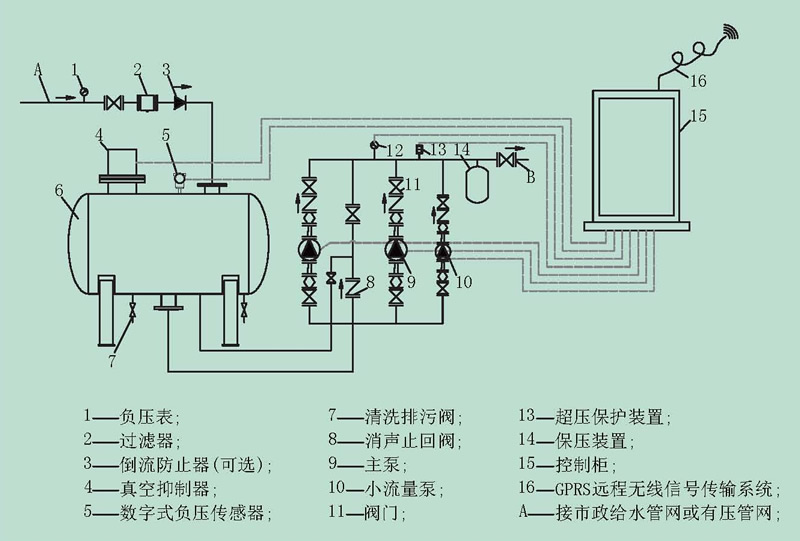

系统结构原理图

基本功能

无负压功能

设备具备无负压功能，即设备具有对市政给水管网或  有压管网不产生负压功能。

全封闭稳流补偿功能

设备与水接触到的部分为全封闭无污染，并且设备在全封闭的基础上，能保证瞬间用水量大于市政管网给水量时，稳流补偿器中的储备水能及时补充。

设备叠压供水能力

设备运行时按系统要求利用市政管网原有压力叠加增压，差多少补多少。

无水自动停机、有水自动开机功能

设备在水源无水或虽然有水但供水条件低于系统要求时，能自动停机保护，并具有报警功能；水源水压恢  复后应能自动启动，即设备具有无水自动停机和有水  并满足设定条件时自动开机功能。

小流量停泵保压功能

设备在用水低峰或具有小流量停泵休眠保压功能。

压力控制误差

设备具有自动恒压供水功能。恒压供水时，压力控制误差不超过±0.01 MPa。

水泵自动切换功能

设备配置两台及以上的水泵时，水泵按定时和先启后停的原则自动切换运行。当配置小流量泵时，设备运行自动在主泵与小流量泵之间进行切换。

设备启、停控制功能

设备具备手动、自动、远程操作远程参数设定和远程维修功能。

备用泵自动投入运行功能

设备的工作泵出现故障时，备用泵自动投入运行，各泵互为备用。

远程监测、监控监视功能

设备能实现远程监测、监控功能，设有远程监视功能的设备能在监控中心实现监视控制功能。

自动保护功能

设备具有电源过压、欠压、缺相、短路、过流等故障报警及自动保护功能，对可恢复的故障能自动手动或远程消除，恢复正常运行。

超压保护功能

设备设有超压保护功能，当设备在运行过程中出现超压时自动停止运行并报警，超压消除后自动恢复正常运行。

设备的耐压强度

设备在承受设计压力2倍的压力下，保压3 0 m i n ,无渗漏和无宏观变形或损坏。

优势功能

1 稳 流 补 偿 器 及 真 空 抑 制 器 为 全 封 闭 结 构 ， 内部水与大气不相通，并能实现流量调节与稳流补偿功能。

2 更 加 省 电，通过提高整体机组效率，降低设备各个部件的水力水头损失，提高补偿保压能力，比同类设备节能10%以上。

3 设 备 表 面采用特殊抛丸喷砂工艺，设备的抗腐蚀 能 力 提 高 5 倍 以 上 。 同 时 设 备 本 身 也 像 工 艺品一样美观。

4 设 备 内 壁及底座喷涂一层混合材料，经过特殊处理后，形成一层防腐层，该防腐层完全隔绝水与设备的接触，且具有耐酸、耐碱、耐腐蚀的特点，使得设备使用寿命数倍的增加。

5 采 用 芬 兰进口的现代化全自动焊接设备，单面焊接双面成型工艺，确保设备寿命提高数倍，设 备 的 腐蚀均最先发生在焊缝，一般的手工焊接 ， 单 面成型后，另一面凹凸不平，容易形成原电池腐蚀，而机器焊后，焊接面成型，另一方面亦非常饱满。从而提高抗腐蚀能力。

6 采用国内最先进的互联互通及远程监控技术，随时随地可以通过任一部能上网的手机或任一台联上互联网的电脑监控设备的运行状态或进行远程操作维修，具体说明如下：

6.1 我 公 司 设有国内最先进的二次供水设备远程监控中心，自行开发了基于G P R S及互联网的大型监控平台。所有设备实时的将各种工况信息通过远程GPRS无线通信平台发送至专用服务器， 各种终端均可通过网络访问服务器读取数据，如：瞬间的耗电量、耗水量、累积的耗电量、耗水量；哪台泵在动作、运转频率、市政进水压力、设备出水压力、设定压力；设备整体运行是否正常？什么时候发生过故障？故障原因、历史数据、门禁控制、现场实时数据图片或视频资料等等。

6.2 设备每天或定时将各种数据发送至手机，也可以语音汇报，也可随时用手机指定设备随时汇报工况。

6.3 设备如发生故障，设备会自动将故障信息发送至 最 多 8 个 人 的 手 机 ， 然 后 设 备 会 逐 个 给 人 打电话，语音报警，告知相关人员具体的故障信息。我司工程师可以用手机或电脑进行远程操作维修，对设备进行重新复位再启动，或者先将相关的故障点屏蔽起来，再启动进行供水，这仅仅需要几封钟的时间。也就是说，在用户还没有感觉到缺水或供水不足时，设备已经重新把水供上，最大限度的减少对用户用水的影响，而 其 他 一 般的厂家完成这一过程则至少需要几小时、十几小时，甚至一两天时间才行。

7 皖水科技W S J K V 4 . 0专用监控程序有多种平台的软件版本，任意下载。如基于互联网的Wed版、ios版、安卓版。
